家庭儲能逆變器測試系統所需儀器設備

首先要確定其系統的功率大小及成本預算，然后選擇相應的測試儀器及品牌。

測試系統主要組成如下：

1、測試系統軟件

2、標準系統機箱

3、工控機及RS232或GPIB擴展卡

4、顯示器

5、電網模擬電源：一般要求是被測產品功率的1.5倍，過零電壓，三相不平衡等，主要品牌有：中國臺灣Chroma，大功率的價格昴貴；中國臺灣艾普斯：性價比好，能做到很大的功率

6、太陽能電池陣列擬器：一般要求是被測產品功率的1.2倍，主要考慮電壓，電流的大小，主要品牌有：中國臺灣Chroma，瑞士瑞佳通，合肥科威爾

7、防孤島檢測裝置：一般是考慮功率大小，主要品牌是：中國臺灣群菱

8、數字示波器：一般考慮帶寬與存儲深度，主要品牌：美國泰克，美國安捷倫

9、功率分析儀：主要考慮通道數，電流大小，主要品牌：廣州致遠PA6000與PA3000，日本橫河WT3000與WT1800，美國泰克PA4000，英國Voltech的PM6000，日本日置3390等

以上為系統的主要組成儀器部份，系統外還需要一些測試工具如下：

1、電能質量分析儀：主要品牌：廣州致遠，美國福祿克，法國CA，日本日置，日本共立等

2、絕緣耐壓測試儀：中國臺灣Chroma，中國臺灣華儀，日本菊水，南京長盛，青島艾諾

3、數字萬用表(臺式萬用表）

4、鉗形接地電阻測試儀

5、IV曲線測試儀

6、輻照儀

7、紅外熱像儀

其他輔助工具：推拉力計，LCR電橋，扭力計，溫濕度計，噪音計，風速儀，電批，直流電源，晶體管圖示儀等

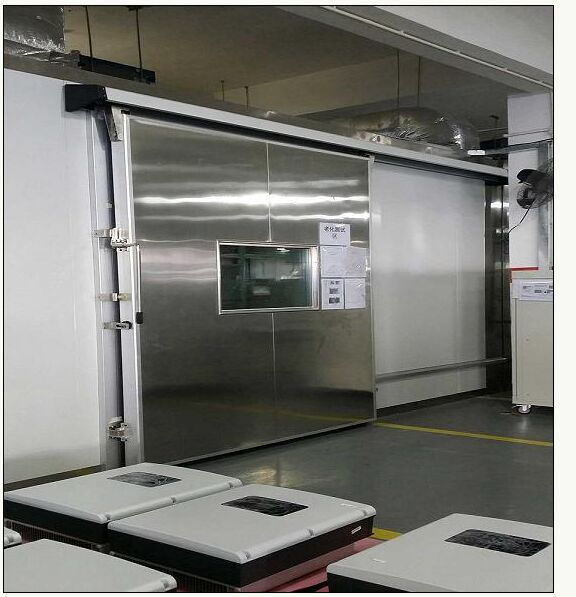

逆變器及其他組件還需做可靠性試驗設備：高溫老化房，恒溫恒濕試驗箱，鹽霧試驗箱，干燥箱，振動臺，跌落試驗機，光老化試驗箱等

以上方案僅供參考，根據不同的測試產品與測試項目的不同會有一些調整！

光伏逆變器自動測試系統組成部分（具體根據用戶測試項目要求配置）：

1.回饋式電網模擬器 2.系統控制單元 3. 工業計算機主機 4.顯示器 5.系統控制單元

6. 光伏陣列絕緣阻抗與殘余電流模擬裝置 7.示波器 8.功率分析儀 9.光伏陣列模擬器

遵循標準 Reference Standard

GB/T 34133-2017《儲能變流器檢測技術規程》

NB/T31016-2011《電池儲能功率控制系統技術條件》

GB/T 34120-2017《電化學儲能系統儲能變流器技術規范》

IEC62116-2008《并網連接式逆變器孤島防護措施測試方法》

IEEE 1547《分布式電源與電力系統互連IEEE標準》

UL 1741《用于分布式電網的逆變器、變換器和控制器》

GB/Z 19964-2012《光伏電站接入電網技術規定》

GB 7251.1 低壓成套開關設備和控制設備 第 1 部分:型式試驗和部分型式試驗成套設備

GB/T 12325 電能質量 供電電壓允許偏差

GB/T 12326 電能質量 電壓允許波動和閃變

GB/T 13384 機電產品包裝通用技術條件

GB/T 14549 電能質量 公用電網諧波

GB/T 15543 電能質量 三相電壓不平衡

GB/T 15945電能質量 電力系統頻率偏差

QC/T897-2011 電動汽車用電池管理系統技術條件
