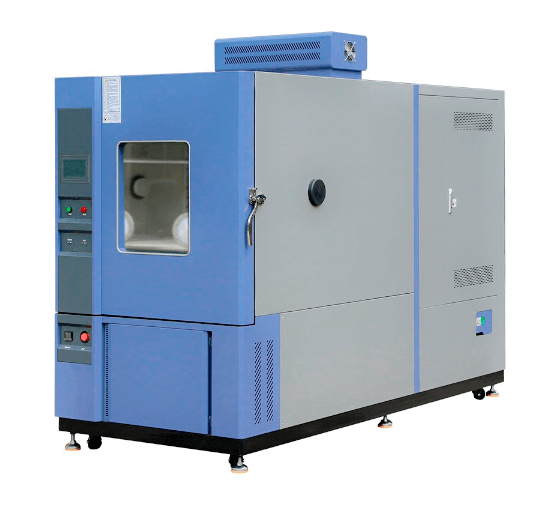

快速溫變試驗箱|快速溫度循環試驗箱|高低溫快速變化試驗箱|環境應力篩選試驗(ESS)-易升儀器
ESS快速溫度變化試驗箱應力篩選是產品在設計強度極限下，運用溫度加速技巧(在上、下限極值溫度內進行循環時，產品產生交替膨脹和收縮)改變外在環境應力，使產品中產生熱應力和應變，透過加速應力來使潛存于產品的瑕疵浮現[潛在零件材料瑕疵、制程瑕疵、工藝瑕疵]，以避免該產品于使用過程中，受到環境應力的考驗時而導致失效，造成不必要的損失，對于提高產品出貨良率與降低返修次數有顯著的效果，另外應力篩本身是一種制程階段的過程，而不是一種可靠度試驗，所以應力篩選是100％對產品進行的程序。27L、50L、64L、80L、100L、150L、225L、288L、408L、512L、800L、1000L、1500L等容積型號
| 產品&規范 | 廠商名稱 | 高溫 | 低溫 | 溫變率 | 循環數 | 循環 時間 | 備注 |
|
MIL-STD-2164、GJB-1032-90 電子產品應力篩選 | 工作極限溫度 | 工作極限溫度 | 5℃/min | 10～12 | 3h20min | ||
|
MIL-344A-4-16 電子設備環境應力篩選 | 設備或系統 | 71℃ | -54℃ | 5℃/min | 10 | ||
|
MIL-2164A-19 電子設備環境應力篩選 | 工作極限溫度 | 工作極限溫度 | 10℃/min | 10 | 駐留時間為內部達到指定溫度10℃時 | ||
|
NABMAT-9492 美軍海軍制造篩選 | 設備或系統 | 55℃ | -53℃ | 15℃/min | 10 | 駐留時間為內部達到指定溫度5℃時 | |
|
GJB/Z34-5.1.6 電子產品定量環境應力篩選 | 組件 | 85℃ | -55℃ | 15℃/min | ≧25 | 達到溫度穩定的時間 | |
|
GJB/Z34-5.1.6 電子產品定量環境應力篩選 | 設備或系統 | 70℃ | -55℃ | 5℃/min | ≧10 | 達到溫度穩定的時間 | |
| 筆記型計算機 | 主機板廠商 | 85℃ | -40℃ | 15℃/min |

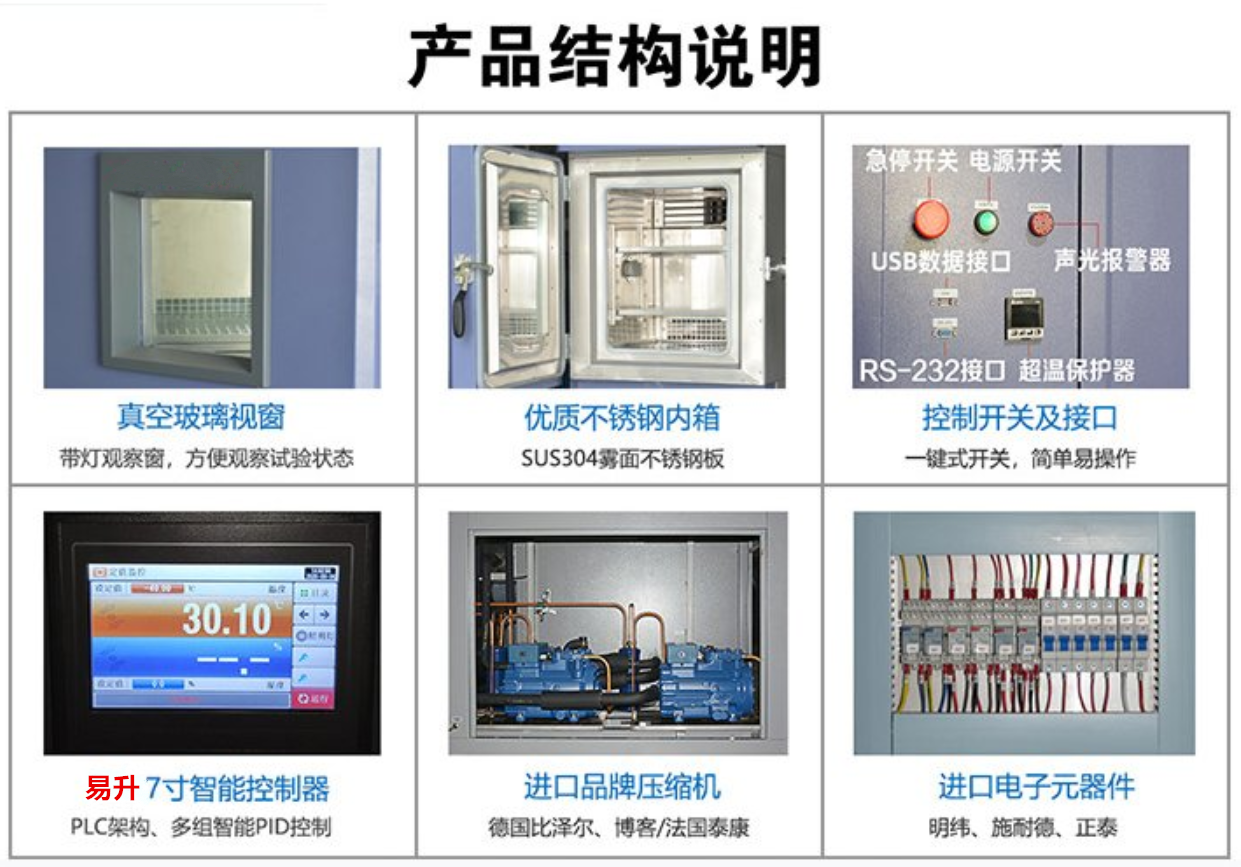

ESS環境應力篩選試驗箱體采用數控機床加工成型，造型美觀大方，并采用無反作用把手，操作簡便。
箱體內膽采用進口高級不銹鋼（SUS304）鏡面板，箱體外膽采用A3鋼板噴塑，增加了外觀質感和潔凈度。
補水箱置于控制箱體右下部，并有缺水自動保護，便利操作者補充水源。
大型觀測視窗附照明燈保持箱內明亮，且利用發熱體內嵌式鋼化玻璃，隨時清晰的觀測箱內狀況。
加濕系統管路與控制線路板分開，可避免因加濕管路漏水發生故障，提高安全性。
水路系統管路電路系統則采用門式開啟，方便維護和檢修。
門與箱體之間采用雙層耐高溫之高張性密封條以確保測試區的密閉。
箱體左側配直徑25mm或50mm或100mm的測試孔，可供外接測試電源線或信號線使用。(孔徑或孔數須增加定貨時說明)。
機器底部采用高品質可固定式PU活動輪。
快速溫度變化試驗箱制冷系統
快速溫度變化試驗箱制冷系統及壓縮機：為了保證試驗箱降溫速率和低溫度的要求，本試驗箱采用一套德國比澤爾半封閉壓縮機所組成的二元復疊式風冷制冷系統。復疊式制冷系統包含一個高溫制冷循環和一個低溫制冷循環，其連接容器為蒸發冷凝器，蒸發冷凝器是也到能量傳遞的作用，將工作室內熱能通過兩級制冷系統傳遞出去，實現隆溫的目的。制冷系統的設計應用能量調節技術，一種行之有效的處理方式既能保證在制冷機組正常運行的情況下又能對制冷系統的能耗及制冷量進行有效的調節，使制冷系統的運行費用和故障率下降到較為經濟的狀態。
制冷劑：采用DUPONT公司R404（高溫循環）、R23（低溫循環）
輔助件：膨脹閥（丹麥丹佛斯），電磁閥（意大利CASTEL）；
過濾器（美國愛高）；油離器（臺灣冠壓）等制冷配件均采用進口件。
制冷工作原理
溫度快速變化試驗箱高低制冷循環均采用逆卡若循環，該循環由兩個等溫過程和兩個絕熱過程組成。其過程如下：制冷劑經壓縮機絕熱壓縮到較高的壓力，消耗了功使排氣溫度升高，之后制冷劑經冷凝器等溫地和四周介質進行熱交換，將熱量傳給四周介質。后制冷劑經閥絕熱膨脹做功，這時制冷劑溫度降低。然后制冷劑通過蒸發器等溫地從溫度較高的物體吸熱，使被冷卻物體溫度降低。此循環周而復始從而達到降溫之目的。
GB/T 10592 -2008 高低溫試驗箱技術條件
GB/T 10586 -2006 濕熱試驗箱技術條件
GB/T 2423.1-2008 電工電子產品環境試驗 第2部分：試驗方法 試驗A：低溫
GB/T 2423.2-2008 電工電子產品環境試驗 第2部分：試驗方法 試驗B：高溫
GB/T 2423.3-2006 電工電子產品環境試驗 第2部分：試驗方法 試驗Cab：恒定濕熱試驗
GB/T 2423.4-2008 電工電子產品環境試驗 第2部分：試驗方法 試驗Db：交變濕熱（12h + 12h循環）
GB/T 2423.22-2008 電工電子產品環境試驗 第2部分：試驗方法試驗N：溫度變化
GB/T 5170.1-2008 電工電子產品環境試驗設備檢驗方法 總則
GJB 150.3A-2009 軍用裝備實驗室環境試驗方法第3部分：高溫試驗
GJB 150.4A-2009 軍用裝備實驗室環境試驗方法第4部分：低溫試驗
GJB 150.9A-2009 軍用裝備實驗室環境試驗方法第9部分：濕熱試驗
| 技術參數(Specification table) | ||||||
| 型 號（model) | EESS-80 | EESS-150 | EESS-225 | EESS-408 | EESS-800 | EESS-1000 |
|
內部尺寸（W*H*D）mm (Internal Dim) | 400*500*400 | 500*600*500 | 500*750*600 | 600*850*800 | 1000*1000*800 | 1000*1000*1000 |
|
外部尺寸（W*H*D）mm (External Dim) | 600*1400*1100 | 700*1500*1200 | 700*1650*1300 | 800*1750*1500 | 1200*1900*1500 | 1200*1900*1700 |
| 容積/升(Capacity /L) | 80L | 150L | 225L | 408L | 800L | 1000L |
|
溫度範圍 Temperature Range | 0℃；-20℃；-40℃；-60℃；-70℃~100℃（+150℃） 溫變速率℃/min： 1~25℃/min（可根據客戶需求定制） | |||||
|
濕度範圍 Humidity Range | 20%~98%RH （可根據客戶要求定做/or according to the customer's requirement） | |||||
|
升溫速率（空載） Temperature Rising Rate | RT~100℃約30min | RT~100℃約30min | RT~100℃約30min | RT~100℃約30min | RT~100℃約30min | RT~100℃約30min |
|
降溫速率（空載） Temperature falling Rate | 20℃~0℃約20min | 20℃~-20℃約40min | 20℃~-40℃約60min | 20℃~-70℃約90min | ||
|
溫度分佈均勻度 Temperature uniformity℃ | ±2℃ | |||||
|
濕度分佈均勻度 Humidity uniformity℃ | ±3% | |||||
|
溫度波動度 Temperature fluctuation℃ | ±0.3℃ | |||||
|
濕度波動度 Humidity fluctuation℃ | ±2.5℃ | |||||
|
內部材質 Internal material | SUS-304#不銹鋼( SUS304# ) | |||||
|
外部材質 External material | 耐磨烤漆塗裝（或SUS-304#不銹鋼）( SUS304# ) | |||||
|
冷凍系統 Cooling system | 單段式，複迭式壓縮機。( Single or dual cooling ) | |||||
|
冷卻方式 Cooling mode | 風冷式/水冷式( Air cooling ro water cooling ) | |||||
|
保溫材質 Insulation material | 巖棉及硬質PU發泡保溫( Fine glass fibre and polyurethane foam ) | |||||
|
加濕系統 Humidification system | 表面蒸發式( Surface evaporating system ) | |||||
|
供水系統 water supply | 內置型自動水回收迴圈裝置(Automatic water regulating and recoverable supply system) | |||||
|
保護裝置 Protector |
電路系統負載保護，壓縮機負載保護，控制系統負載保護，加濕系統負載保護，故障指示燈 Overheating prevention circuit-reaker,compressor overload protection ,control system overload perevention ,humidity system overheating,drying out prevention ,breakdown indicator light | |||||
| 溫濕度調節Temperature regulation mode | 平衡調溫調濕方式（unique balanced regulation） | |||||
|
加熱系統 Heheater | 不銹鋼散熱式加熱器 （SUS304# stainless steel heater） | |||||
|
除濕系統 Dehumidification system | 冷凍潛熱除濕方式/( dehumiditying method ） | |||||
|
電源 Power | AC220V/380v ±10%，1PH,50/60HZ | |||||
|
標準配置 Standard configuration |
多層強化玻璃窗口、標準測試孔一個，可調式隔層架兩塊，箱內照明，移動輪一組 vacuum glass inspection window.cable Port.control status indcator lights chamber lamp experiment separation shelves. | |||||
| 符合標準 | GB,ISO,ASTM,UL CEN------ | |||||
整機免費保修5年，終生維護，建立客戶服務檔案，定期回訪，聽取客戶建議。
提供終身免費的和使用指導服務，我公司承諾對客戶的，我方1小時內作出回應，需要派技術服務人員到現場解決的，我方承諾在8小時內派出人員（特殊情況除外如法定假日等）。
免費送貨上門，在對該設備安裝調試結束后，對相關技術人員做相應的基本操作培訓。
操作培訓：使需方相關人員熟練掌握設備操作全過程了解機器原理。
維修培訓：使需方相關人員掌握機器工作原理，整機及配件構造、一般故障維修方法。
維護培訓：使貴司相關人員了解機器工作原理，了解配件及整機的日常維護方法。
下列原因造成的損壞不屬保修范圍，但供方可以為需方提供有償服務：
消耗品不在保修范圍內，需方因使用、維護或保管不當造成損壞的。
未經需方認可擅自修改設備，因需方使用環境等不良因素而導致設備的侵蝕或耗損。
